Экскаватор ЭО 2621-В3 (на тракторе МТЗ)
сборочные единицы и детали экскаватора

Каталог "Сборочные единицы и детали экскаватора" является техническим пособием для составления заявок на запасные детали и сборочные единицы экскаватора с указанием полного перечня деталей, которые могут потребоваться при его ремонте, эксплуатации и сборке.
Каждая спецификация иллюстрирована рисунком сборочной единицы и деталями, входящими в неё. Экскаватор совершенствуется. Эти изменения могут найти своё отражение в дополнениях к каталогу.
При составлении заявок по сборочным единицам ТН.Э.15.05.01.000; ТН.Э.15.05.02.000; 13.0600.000-02; 26.5550.000; 13.0700.000; 14.1100.000; 13.0800.000; ТН.Э.15.05.04.000; 14.0600.000; 13.0310.000-01 необходимо указать номера нужных Вам деталей.

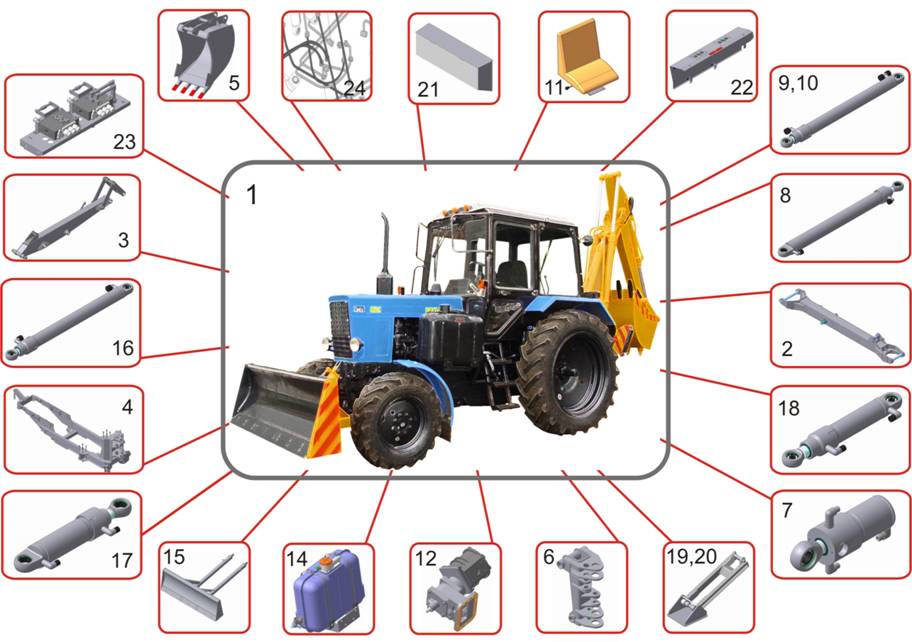

Экскаватор ЭО-2621В3 (на тракторе МТЗ)
наименование обозначение № рис.
 Экскаватор ЭО 2621-В3 (на тракторе МТЗ)  13.000.000-2ТН СБ 1
 Стрела  13.0600.000-02 2
 Рукоять  13.0700.000 3
 Рама  ТН.Э.15.05.01.000 4
 Ковш  13.0800.000 5
 Колонка  13.0310.000-01 6
 Гидроцилиндр поворота  13.0920.000-ТН 7
 Гидроцилиндр ковша  13.6600.000-ТН 8
 Гидроцилиндр рукояти правый  13.6600.000-01-ТН 9
 Гидроцилиндр рукояти левый  13.6600.000-02-ТН 10
 Установка сидения  14.0600.000 11
 Привод насоса  14.0800.000 12
 Переделка трактора  14.1100.000 13
 Бак масляный  26.1800.000-ТН 14
 Отвал  26.5550.000 15
 Гидроцилиндр стрелы  26.6100.000 16
 Гидроцилиндр опорных башмаков  26.6100.000-01 17
 Гидроцилиндр отвала  26.6200.000-02 18
 Башмак опорный  37.0230.000-ТН 19
 Башмак опорный  37.0230.000-01-ТН 20
 Установка аккумуляторов  ТН.Э.15.05.05.000 21
 Щиток управления  ТН.Э.15.05.06.000 22
 Управление  ТН.Э.15.05.04.000 23
 Гидроразводка  ТН.Э.15.05.02.000 24
