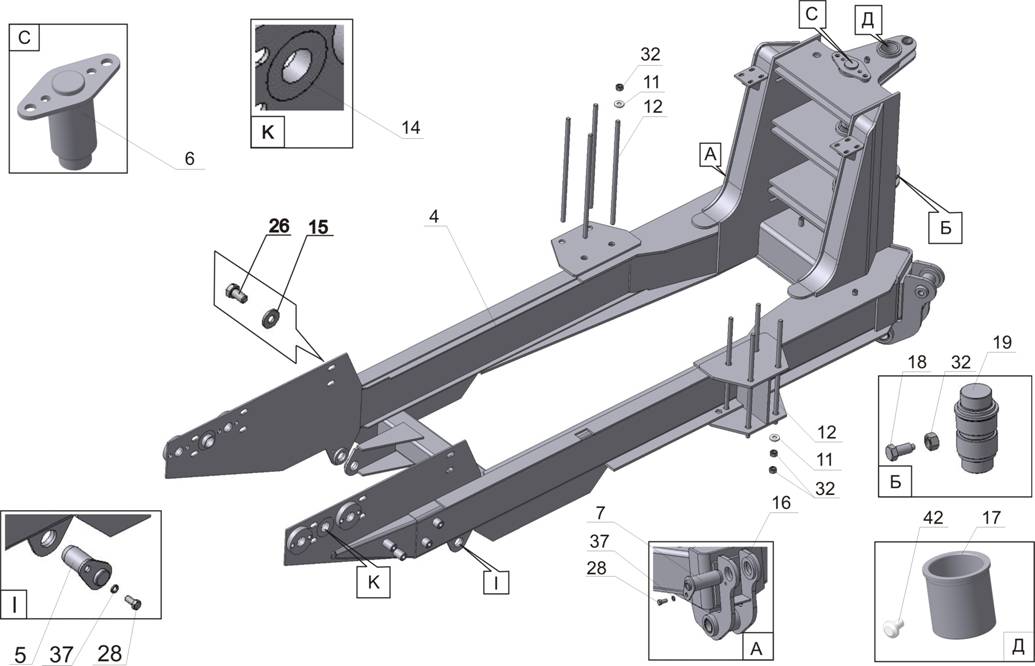

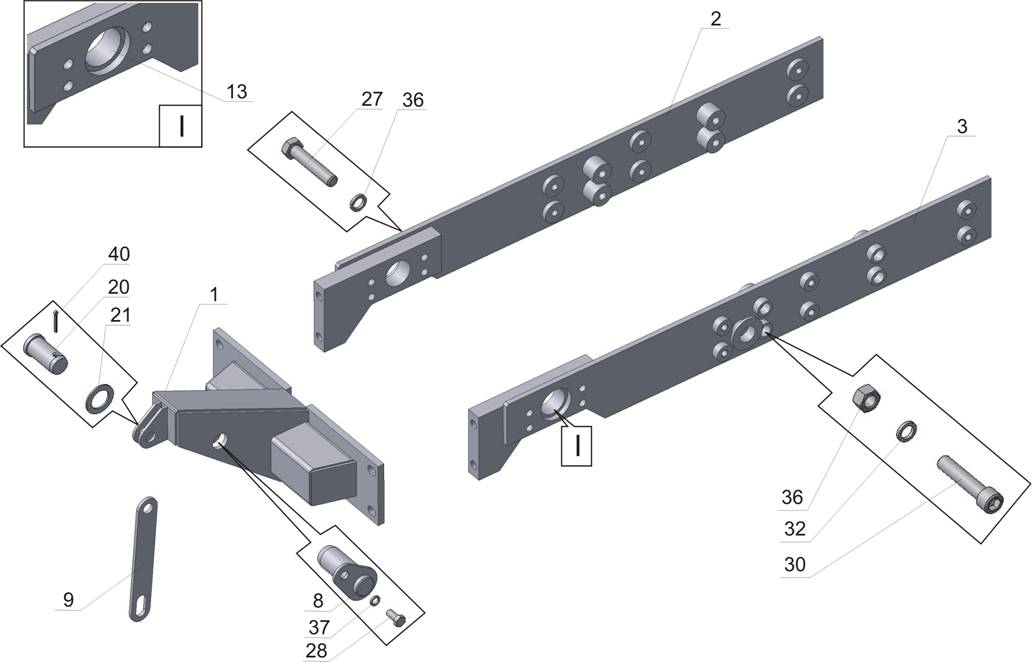

Рама
наименование
обозначение
№ рис.
количество на сборочную
единицу
Кронштейн передний
ТН.Э.15.05.01.020
1
1
Вкладыш
ТН.Э.15.05.01.050
2
1
Вкладыш
ТН.Э.15.05.01.050-01
3
1
Металлоконструкция рамы
ТН.Э.15.05.01.100
4
1
Палец
26.5120.100
5
2
Палец
13.0110.200
6
2
Палец
37.0100.300
7
2
Палец
03.5100.200
8
1
Тяга
ТН.Э.15.05.01.200
9
1
Шайба
ТН.Э.15.05.01.002
11
8
Шпилька
ТН.Э.15.05.01.003
12
8
Кольцо
ТН.Э.15.05.01.004
13
2
Втулка
ТН.Э.15.05.01.005
14
2
Шайба
01.4300.002
15
20
Шайба установочная
03.5300.009
16
4
Втулка
13.0100.001
17
2
Болт с доработкой
13.0120.002-ТН
18
1
Палец
13.0120.001-ТН
19
1
Палец
03.5500.201
20
1
Шайба
26.5500.007
21
1
Болт
7798.20.45
25
4
Болт
7798.16.30
26
12
Болт
7798.16.80
27
8
Болт
7798.12.25
28
5
Винт
11738.16х75
30
8
Гайка
5915.16
32
41
Шайба
6402.20
35
4
Шайба
6402.16
36
28
Шайба
6402.12
37
5
Шплинт
39.4.32
40
1
Масленка
19853-1.2
42
4
