Колонка поворотная

Колонка поворотная В3 Наименование.........
№ чертежа..............
Модель трактора.....
Вес, кг....................
Цена, руб................		 Колонка поворотная В3 (гидравлика)
13.0320.100
МТЗ
100
13100,00
Колонка поворотная В2 Наименование.........
№ чертежа..............
Модель трактора.....
Вес, кг....................
Цена, руб................		 Колонка поворотная В2 (цепь)
03.5300.000-2
МТЗ, ЮМЗ
120
28000,00

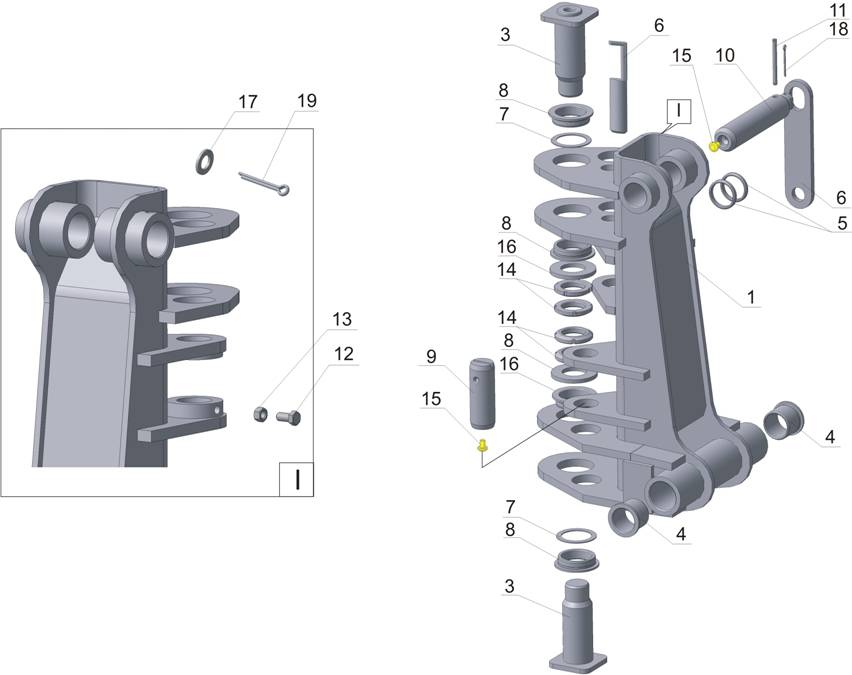

Колонка поворотная В3 (гидравлическая)
Колонка


наименование
обозначение
№ рис.		 количество на сборочную
единицу
 Колонка (сварной вариант)  13.0320.100 1 1
 Палец  13.0310.100-01-ТН 2 1
 Палец  13.0310.200-02 3 2
 Втулка  03.5300.005 4 2
 Шайба установочная  03.5300.009 5 2
 Тяга  13.0300.002 6 1
 Шайба установочная  13.0300.009 7 10...12
 Втулка  13.0310.002 8 4
 Палец  13.0310.003 9 2
 Палец  13.0310.004 10 1
 Ось  13.0310.007-01 11 1
 Болт с доработкой  03.5600.003-ТН 12 2
 Гайка  ГОСТ 5915-70 М12 13 2
 Гайка  13.0310.009 14 4
 Масленка  ГОСТ 19835-74 1.2 ц6 15 4
 Шайба  13.0300.011 16 2
 Шайба  ГОСТ 11371-78 36 17 1
 Шплинт  ГОСТ 397-79 3,2х20 18 2
 Шплинт  ГОСТ 397-79 6,3х63 19 1
