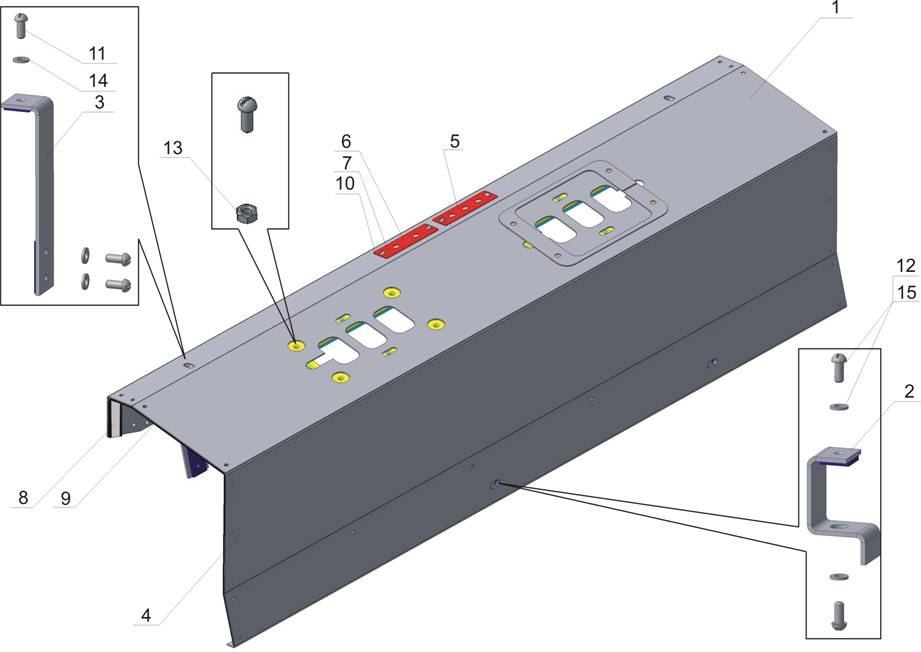

Щиток управления
наименование
обозначение
№ рис.
количество на сборочную
единицу
Щиток
ТН.Э.15.05.06.050
1
1
Кронштейн
ТН.Э.15.05.06.060
2
2
Стойка
ТН.Э.15.05.06.070
3
2
Обшивка
ТН.Э.15.05.06.001
4
1
Табличка
ТН.Э.15.05.06.002
5
1
Табличка
ТН.Э.15.05.06.003
6
1
Планка
ТН.Э.15.05.06.004
7
1
Планка прижимная
ТН.Э.15.05.06.005
8
1
Уплотнитель
ТН.Э.15.05.06.006
9
1
Рамка
ТН.Э.15.05.06.007
10
1
Винт
17473.4.14
11
50
Винт
17473.6.16
12
16
Гайка
5915 4
13
44
Шайба
11371.4
14
60
Шайба
11371.6
15
12
