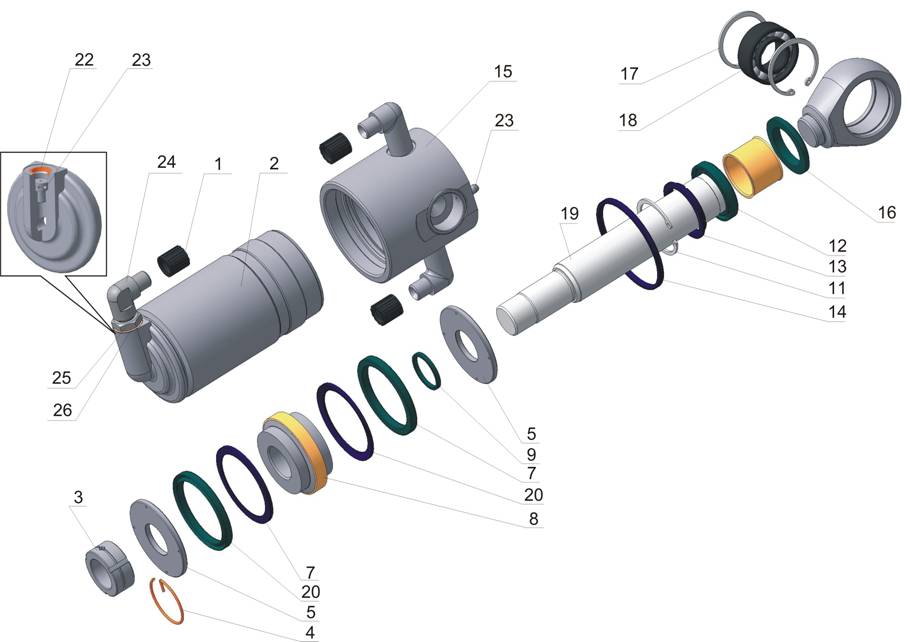

Гидроцилиндр поворота

наименование

обозначение

№ рис.
количество на сборочную
единицу
 Крышка  2224122.1,5 1 2
 Гильза  13.0920.100-ТН 2 1
 Гайка  50.8037.003 3 1
 Кольцо  03.6100.009 4 1
 Шайба  50.8036.001 5 2
 Кольцо  50.8036.006-ТН 7 2
 Поршень  50.8036.400 8 1
 Кольцо  18829.045-053-46 9 1
 Кольцо пружинное  50.8020.004-02-ТН 11 1
 Кольцо подворотниковое  Э153-1400-23к 12 1
 Манжета  26.6510.008-ТН 13 1
 Кольцо  18829.120-130-58 14 1
 Крышка  13.0920.300-ТН 15 1
 Грязесъемник  Э153-1400-14 16 1
 Кольцо пружинное  50.8020.004-01-ТН 17 2
 Подшипник  3635.ШС 50 18 1
 Шток  13.0920.200-ТН 19 1
 Манжета  14.896.1.110-90-2а 20 2
 Клапан  13.0920.005 21 1
 Кольцо  18829.020-025-30 22 1
 Масленка  19853.1.2 23 2
 Штуцер  13.0920.603-01-ТН 24 1
 Гайка  5916.22х1,5 25 1
 Шайба  13.0920.602 26 1
