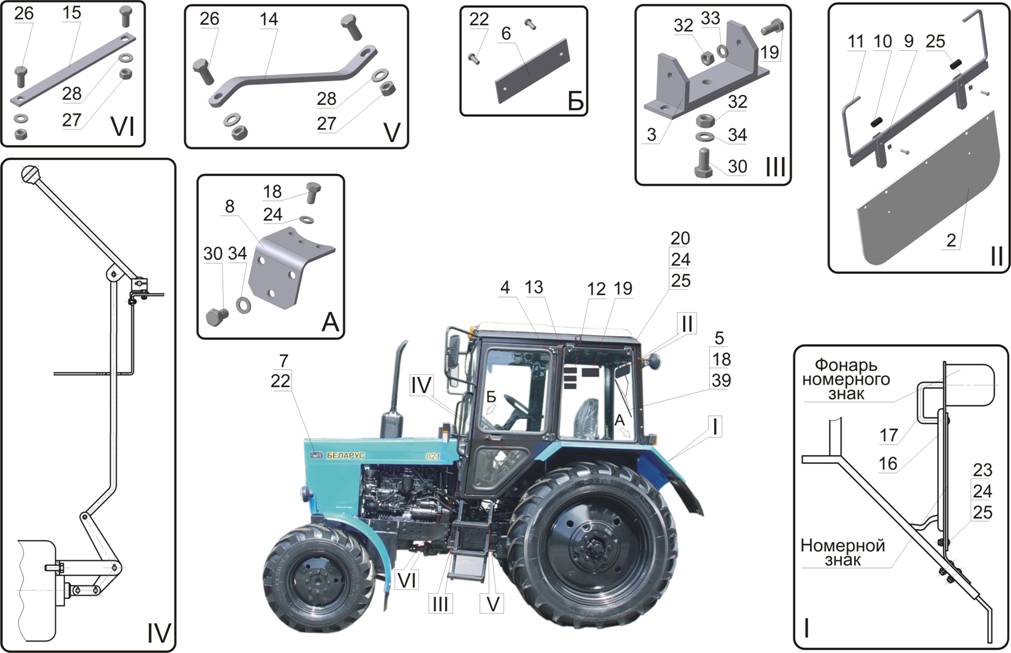

Переделка трактора
наименование
обозначение
№ рис.
количество на сборочную
единицу
Управление приводом насоса
14.1100.100
1
1
Козырек противосолнечный
09.1004.010
2
1
Кронштейн
11.1100.400-ТН
3
1
Табличка
26.7130.002-ТН
4
1
Провод
14.1100.500
5
1
Табличка
26.7120.001-ТН
6
1
Табличка
26.7120.019-2ТН
7
1
Кронштейн
07.1500.006
8
1
Кронштейн оси козырька
26.7100.015
9
4
Прокладка уплотнительная
09.1004.002
10
2
Кронштейн
26.7120.009
11
1
Табличка
26.7120.003-ТН
12
1
Табличка
26.7120.004
13
1
Кронштейн
14.1100.006
14
1
Пластина
14.1100.007
15
1
Стойка
26.7120.901
16
1
Трубка
26.7120.902
17
1
Болт
7798.6.16
18
4
Табличка
26.7120.021
19
1
Болт
7798.6.45
20
2
Винт
1473.6.16
21
2
Винт
10621.4.10
22
10
Винт
17473.6.12
23
6
Шайба
6402.6
24
13
Гайка
5916.6
25
12
Болт
7798.12.50
26
4
Гайка
5915.12
27
4
Шайба
6402.12
28
4
Болт
7798.10.10
29
2
Болт
7798.8.35
30
3
Болт
7798.8.50
31
2
Гайка
5915.10
32
2
Шайба
6402.10
33
2
Шайба
6402.8
34
5
Стеклоочиститель
СЛ 230-М ТУ 37.003. 761-76
35
1
