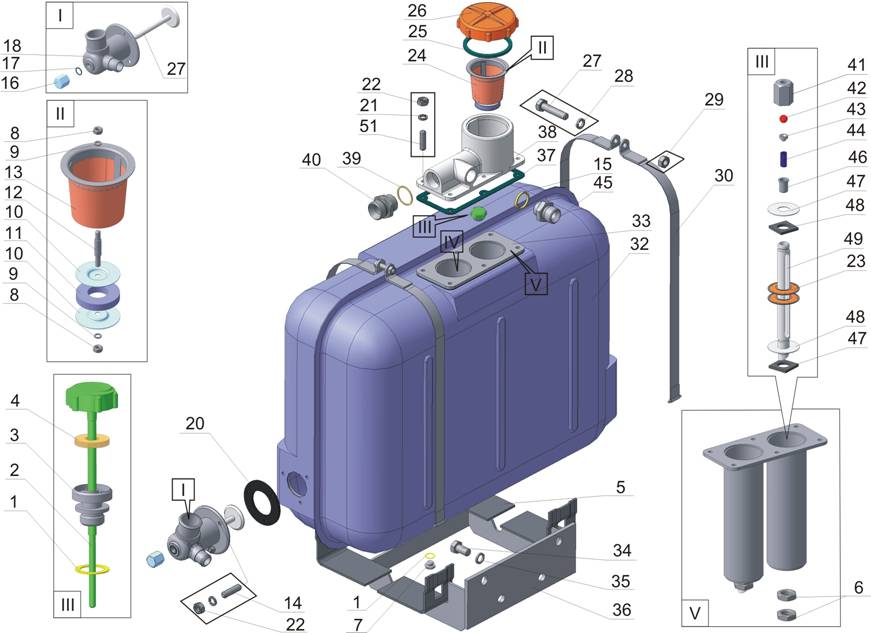

Бак масляный
наименование
обозначение
№ рис.
количество на сборочную
единицу
Прокладка
4671.005
1
2
Маслоуказатель
4671.601-ЗТН
2
1
Корпус сапуна
4671.008-TH
3
1
Набивка
Э1514.0700.017-ТН
4
4
Прокладка
4671.015-TH
5
2
Гайка
5916.22
6
4
Пробка
4671.017
7
1
Гайка
5915.6
8
2
Шайба
6402.6
9
2
Фланец
50.4671.332
10
2
Магнит
М25.БА170-1 К 5 1x24x9
11
1
Шпилька
50.4671.331
12
1
Фильтр грубой очистки
4671.400-2 TH
13
1
Шпилька
22032.8.20
14
3
Кольцо
18829.032-038-36
15
1
Гайка колпачковая
4671.003-TH
16
1
Кольцо уплотнительное
Э153-0801-29
17
1
Корпус клапана
Э1514.0700.50-2 ТН
18
1
Клапан в сборе
Э1514.0700.80-З ТН
19
1
Прокладка
Э 1514.0700.19-TH
20
1
Шайба
64.02.8
21
9
Гайка
5915.8
22
9
Фильтроэлемент
54.57.020 А
23
70
Фильтр магнито-сетчатый
26.8860.400-TH
24
1
Прокладка
4671.013
25
1
Крышка фильтров
4671.002
26
1
Гайка
5915.10
27
2
Шайба
6402.10
28
2
Болт
7798.10.35
29
2
Стяжка
4671.500
30
4
Шпилька
22034.8.32
31
6
Металлоконструкция бака
4671.100-2ТН
32
1
Бак фильтров
4671.300
33
1
Болт
7798.16.30
34
4
Шайба
6402.16
35
4
Кронштейн
2.6.1801.000
36
1
Прокладка
4671.014
37
2
Корпус фильтров
4671.001-2ТН
38
1
Кольцо
18829.040-043-19
39
1
Штуцер
50.4671.023
40
1
Корпус клапана
Э 1514.0700.14
41
2
Шарик
3722 Ш 15.081-60
42
2
Гнездо клапана
01.0700.004
43
2
Пружина клапана
01.0700.005
44
2
Штуцер
03.6700.007
45
1
Стаканчик
Э 1514.0700.03
46
2
Кольцо отражательное
4671.012
47
4
Прокладка
Э 1514.0700.06
48
4
Труба
4671.011
49
2
