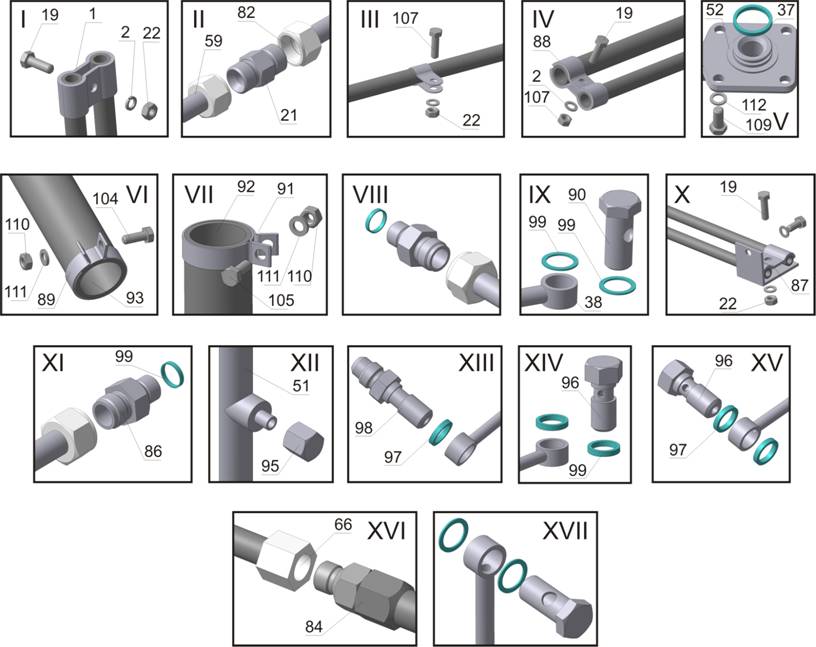

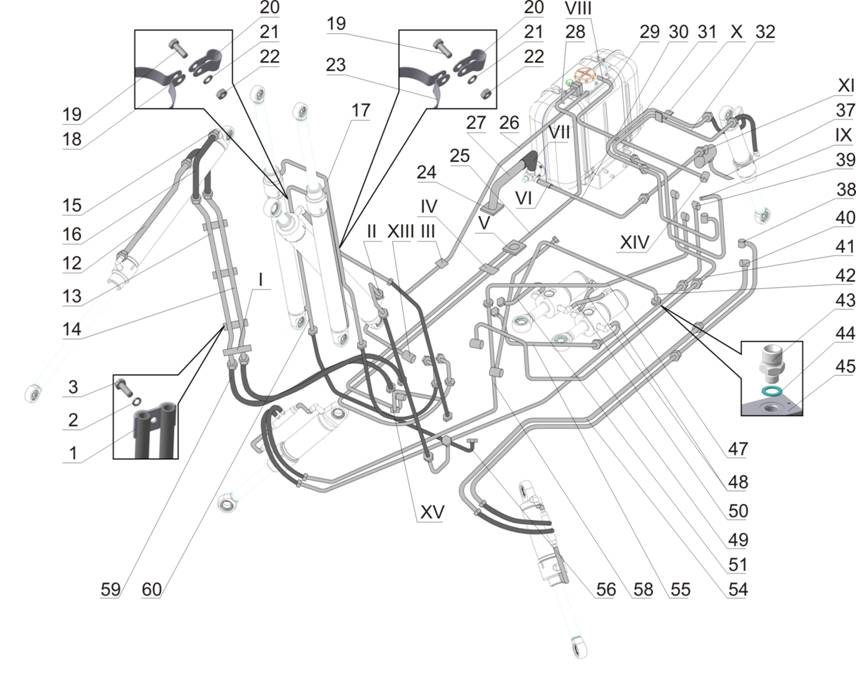

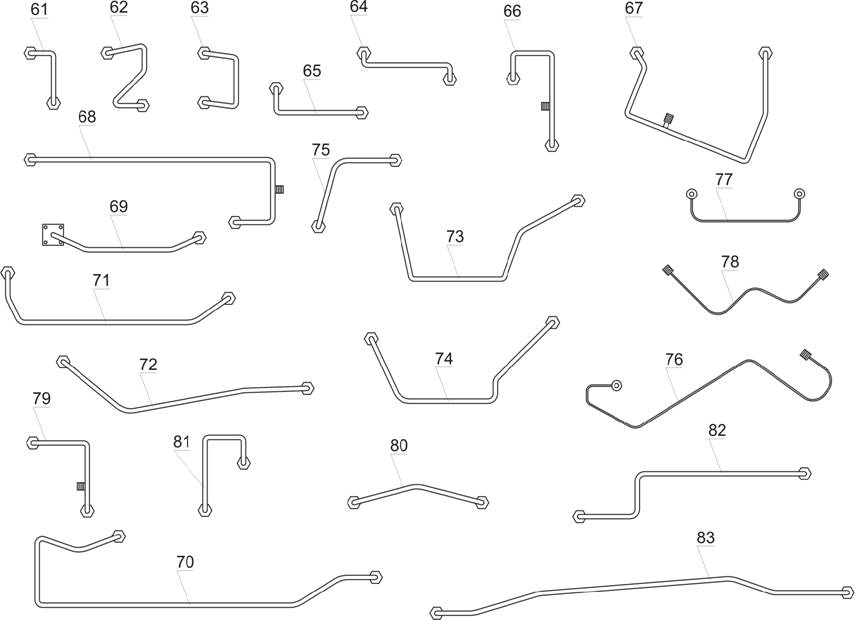

Гидроразводка Гидроразводка Гидроразводка

наименование
обозначение
№ рис.		 количество на сборочную
единицу
 Скоба  03.6700.011 1 8
 Шайба  6402.10 2 10
 Болт  7798.10.20 3 6
 Трубопровод  ТН.Э.15.05.02.030-01 4 1
 Трубопровод  ТН.Э.15.05.02.030 5 1
 Труба  13.5204.000 6 2
 Труба  13.5204.000-01 7 2
 Гидрозамок  26.3130.000-01 8 2
 Труба  13.5204.000-02 9 2
 Труба  13.1120.070-02-ТН 10 2
 Труба  13.1120.070-03-ТН 11 1
 Труба  26.3109.000-02 12 1
 Труба  13.1120.080-ТН 13 1
 Труба  13.1120.080-01-ТН 14 1
 Труба  26.3109.000-01 15 1
 Рукав 20x1000  03.6775.000-2ТН 16 8
 Труба  13.1120.050-04-ТН 17 1
 Хомут  26.3100.002 18 3
 Болт  7798.10.35 19 6
 Хомут  11.2200.018 20 9
 Дроссель  26.6009.000 21 1
 Гайка  5915.10 22 10
 Хомут  26.3100.002-01 23 1
 Кольцо  18829.065.071-36-2-2 24 1
 Трубопровод  ТН Э.15.05.02.110 25 1
 Трубопровод  ТН Э.15.05.02.240 26 1
 Трубопровод  ТН Э.15.05.02.160 27 1
 Трубопровод  ТН Э.15.05.02.150 28 1
 Трубопровод  ТН Э.15.05.02.100 29 1
 Трубопровод  ТН Э.15.05.02.170 30 1
 Трубопровод  ТН Э.15.05.02.110-01 31 1
 Трубопровод  ТН Э.15.05.02.010 32 1
 Трубопровод  ТН Э.15.05.02.120 33 1
 Коллектор  26.6795.000 34 6
 Труба  26.6004.000-04 35 1
 Труба  26.3119.000 36 1
 Кольцо  18829.038-040-46-2-2 37 1
 Трубопровод  ТН Э.15.05.02.020 38 1
 Трубопровод  ТН Э.15.05.02.010-04 39 1
 Трубопровод  ТН Э.15. 05.02.020-01 40 1
 Трубопровод  ТН Э.15. 05.02.070 41 1
 Трубопровод  ТН Э.15. 05.02.010-07 42 1
 Штуцер  26.6700.005 43 2
 Прокладка  26.6700.209 44 2
 Гидроклапан перепускной  13.1120.000 45 1
 Трубопровод  ТН Э.15.05.02.010-06 46 1
 Трубопровод  ТН Э.15.05.02.010-05 47 1
 Рукав РВД 12x25x65091  ТУ 22-4756-80 48 4
 Трубопровод  ТН Э.15.05.02.140 49 1
 Кольцо  18829.032-038-36-2-2 50 2
 Трубопровод  ТН Э.15.05.02.040 51 1
 Фланец  ТН Э.15.05.02.290 52 1
 Трубопровод  ТН Э.15.05.02.010-03 53 1
 Трубопровод  ТН Э.15.05.02.010-02 54 1
 Трубопровод  ТН Э.15.05.02.050 55 1
 Трубопровод  ТН Э.15.05.02.010-12 56 1
 Трубопровод  ТН Э.15.05.02.010-13 58 2
 Рукав 20x1400  Р231-2ТН 59 2
 Трубопровод  ТН Э.15.05.02.010-08 61 1
 Трубопровод  ТН Э.15.05.02.010-09 62 1
 Трубопровод  ТН Э.15.05.02.010-11 63 1
 Трубопровод  ТН Э.15.05.02.010-14 64 1
 Трубопровод  ТН Э.15.05.02.010-15 65 1
 Трубопровод  ТН Э.15.05.02.060 66 1
 Трубопровод  ТН Э.15.05.02.060-01 67 1
 Трубопровод  ТН Э.15.05.02.080 68 1
 Трубопровод  ТН Э.15.05.02.090 69 1
 Трубопровод  ТН Э.15.05.02.170 70 1
 Трубопровод  ТН Э.15.05.02.180 71 1
 Трубопровод  ТН Э.15.05.02.190 72 1
 Трубопровод  ТН Э.15.05.02.200 73 1
 Трубопровод  ТН Э.5.05.02.200-01 74 1
 Трубопровод  ТН Э.15.05.02.200-03 75 2
 Трубопровод  ТН Э.15.05.02.210 76 1
 Трубопровод  ТН Э.15.05.02.220 77 1
 Трубопровод  ТН Э.15.05.02.230 78 1
 Трубопровод  ТН Э.15.05.02.250 79 1
 Трубопровод  ТН Э.15.05.02.260 80 2
 Труба  13.1120.050-06-ТН 81 1
 Труба  13.1120.070-04-ТН 82 1
 Труба  13.1120.080-02-ТН 83 1
 Клапан разгрузочный  26.6796.100 84 1
 Клапан разгрузочный  26.6796.100-01 85 3
 Штуцер  ТН Э.15.06.02.001 86 4
 Скоба  03.6700.054 87 16
 Хомут  10.1904.043 88 2
 Хомут  12.2208.002 89 2
 Винт  13.5210.002-ТН 90 1
 Хомут  26.6700.004 91 1
 Рукав 40У 42-7 ТУ 005.6016-87  26.3100.001 92 1
 Рукав 40У 25-13 ТУ 005.6016-87  26.6000.007 93 1
 Штуцер  26.6700.005 94 2
 Заглушка  26.6700.215 95 4
 Винт  50.4574.501 96 2
 Прокладка  50.4574.535 97 8
 Штуцер  26.6700.019 98 2
 Прокладка  13.5210.001-ТН 99 2
 Заглушка  ТН Э.15.05.02.002 100 2
 Фланец  13.5210.005-ТН 101 1
 Прокладка  13.5210.006-ТН 102 1
 Гайка накидная  ТН Э.15.05.02.271 103 2
 Болт  7798 6.25 104 3
 Болт  7798 6.35 105 2
 Болт  7798 8.60 106 2
 Болт  7798 10.25 107 4
 Болт  7798 12.30 108 4
 Болт  7798 12.35 109 4
 Гайка  5915.6 110 5
 Шайба  6402.6 111 5
 Шайба  6402.12 112 8
 Шайба  6402.8 113 2
